再度コイルを巻きなおしてHID点灯実験をしてみました。
今回はコイルの巻き数を大幅 UPして750回巻きにしてみた。
DC13Vでも点灯する事を確認しました。電流が少ないので
共振コンデンサーを2.5μFに変更 それほど明るくないですが
本を読める程度の明るさになりました。消費電流は2Aくらいで
前回 DC24Vで点灯した時は1Aだったので計算上同じくらいかと
思われます。4Aも流せば明るくなりますが、目がおかしくなります。

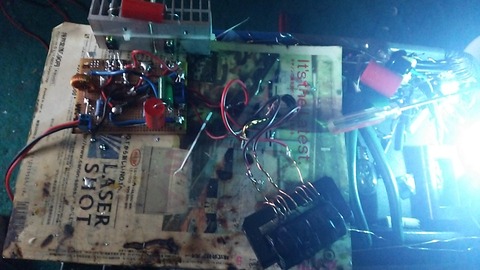

DSC_0026
こんな感じですね!





DSC_0027

自作FBTの絶縁処理は絶縁ワニスを塗ってエポキシ系で固めました。
ZVSドライバーをDC24Vでドライブするには耐圧が心配なので
オイル付けにしようかと思います。 DC12Vでは漏電の心配も無く
絶縁破壊も無さそうなのでこのままでもいけそうです。
