ゆうちゃんのぱぱさんから分けて貰った広帯域アンプが届きました。
3m付近から増幅するようで中波帯も、ある程度は増幅するようで
期待してます。組み立てるのかと思ってたのですが、完成品でした。
ゆうちゃんのぱぱさん 有難う御座いました。今日 ドングルに内蔵してみるつもりです。
結果は順次報告します。


IMG_0201

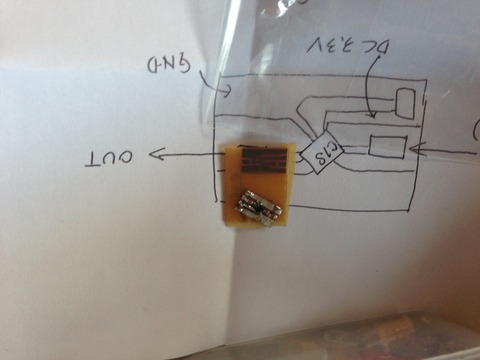

写真が逆になってますが、取り付け配線図も記載されてました。感謝です。
ドングルに3.3Vラインが出てるので、そのまま取り付け出来そうです。



IMG_0203

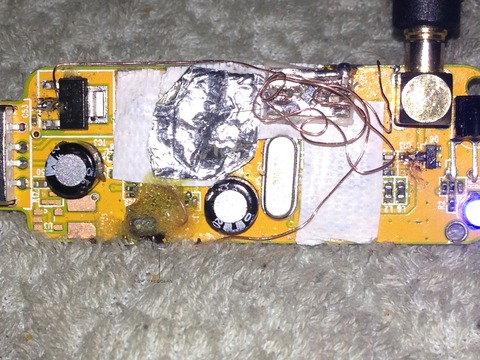

R820Tに仮に取り付けて見ました。結果は 中波放送も、10dbくらいはUPしてます。
短波が、やはり大きいですが、十分 中波帯もカバーしてるようでした。
今度は中波の電波が強いので、短波帯に、中波の放送が混入します。
ここはフィルターで抑えるしか無さそうです。
写真では、マッチングトランスの出力端子が、3.3Vラインに繋がってるように見えますが、
実際はクロスしてるだけですので、繋がっていません。



不正信号
今回 仮に広帯域アンプを設置したので、1070Khzに不正ノイズが入りました。
配線と取り付け位置で、弱くなるとは思います。
広帯域アンプの効果は、優れてました。広帯域アンプが無い時は、57程度しか振れなかったのですが、
入れると59になってました。効果大です。得に9M帯は、専用アンテナがありますので
ノイズフロワーは低く 強力に受信出来てました。 素晴らしい広帯域アンプを有難う御座いました。
また結果報告致します。



IMG_0205

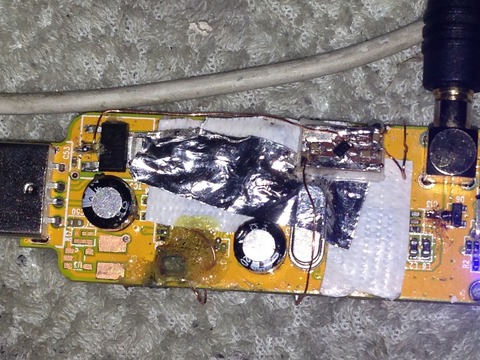

不正ノイズ対策をしました。写真の配線 汚いですが、ノイズは抑圧されました。





IMG_0206

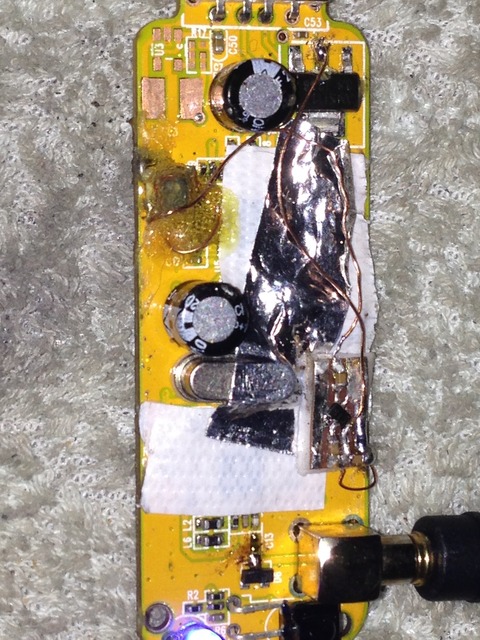

裏面です。 RTL2832部分にマッチングコイル出力を接近させるとノイズが消えるようです。
試しに他の場所もやってみましたが、大きくなるだけで効果は無かったです。





rf amp
ノイズが消えて 1071Khzの放送の波形が出てます。放送の音声があると
波形が高いので解りずらいかもしれませんが、静かな時も不正信号は出ませんでした。




noizu
追記

不正信号対策で、裏にアンテナ線を貼ってたんですが、アンテナを変えると
ノイズが発生してたり不具合が出たので方法を変えてみました。
RF AMPの上にコイルもどきを作って抑圧させました。
シールドテープも効果がある部分のみ貼る事にしました。
この方法だと綺麗に消えました。 効果は、改造の仕方で変わりますので
ご了承下さい。

SGにて15%のAM変調での測定結果  AMモード
信号波形が確認出来るレベルでの測定結果です。

530khz -115dbm

1000khzから15Mhzまでは-120dbmの結果でした。
意外と中波も広範囲でUPしてるみたいでした。
SGは、校正してないですが、プロ用のを使ってますので、各周波数の入力レベルは一定です。

SG 目黒 MSG-2580







何故か 日本標準電波 60Khzが受信出来てました。
RF AMPは、60khzは増幅しないはずなのですが、
無い状態だと、まだ小さかったはずです。HFコンバーターでの
受信では、10dbくらいは、高いので感度は悪いのですが、
増幅されてるっぽいです。
